ACTIVATED CARBON FILTER IMAGE 活性炭フィルター i-SERIES
  • HOME
  • 産業用カーボンフィルター

産業用カーボンフィルター

※i-SERIES(産業用カーボンフィルター)の基本原料は、
繊維状活性炭及びヤシ殻活性炭での構成となります。

PL 生産物賠償責任付保製品
求められる水質を的確に継続して供給します。

メッキ工程から半導体製造まで、
さまざまな分野に対応します

高度な製造技術を持つ、日本のものづくり現場では使用される水質にも厳しい基準が求められます。i-SERIESは粉末・粒固・繊維の3種類の活性炭を組み合わせたフィルターで除去したい物質を選択吸着。さまざまな産業分野やニーズに対応した浄水テクノロジーを提供します。

使用用途

  • ●メッキ液中の有機不純物の除去器
    (ニッケルメッキ、硫酸銅メッキ、金メッキ等の常時循環処理、あけかえ処理)
  • ●プリント基板洗浄水の精製
  • ●排水処理(TOC、COD着色成分の除去)
  • ●一般的な水処理(食品分野、清酒分野、飲料水分野)
  • ●各種工程の脱色・精製(有機物の吸着)
  • ●RO膜の前ろ過(純水用、人工透析用)

精密な水質コントロール力で、
洗浄水を管理します

水質基準を常にクリアできること。設定水量を常にキープできること。耐久性に優れ、フィルター寿命が長いこと。i-SERIESのカーボンフィルターは精密な水質コントロール力で、製造現場に求められる水質・水量を管理供給。ますます高度化する産業社会を浄水技術で支えます。

特徴

  • ●除去したい有機不純物を選択吸着します。
  • ●粉末・粒固・繊維の3形状で効率的に稼動します。
  • ●通水抵抗が低いため、流水量が一定です。
  • ●業務工程を妨げず、現場で簡単に交換できます。
  • ●活性炭微粉の流出を防止、初期廃棄水も不要です。
  • ●一般用の他、アルカリ液用、高流量用をラインナップ。

フィルター内部構造

パッキン(TPE)
キャップ(ABS)

内側不織布

(ポリプロピレン/ポリエチレン)

活性炭成形層

外側不織布

内部コア

(ポリプロピレン)

成形層の構造

  • 繊維状活性炭
  • 粒状(ヤシ殻)活性炭
  • 粉末活性炭
成形層電子顕微鏡写真

成形層電子顕微鏡写真

フィルター内部構造

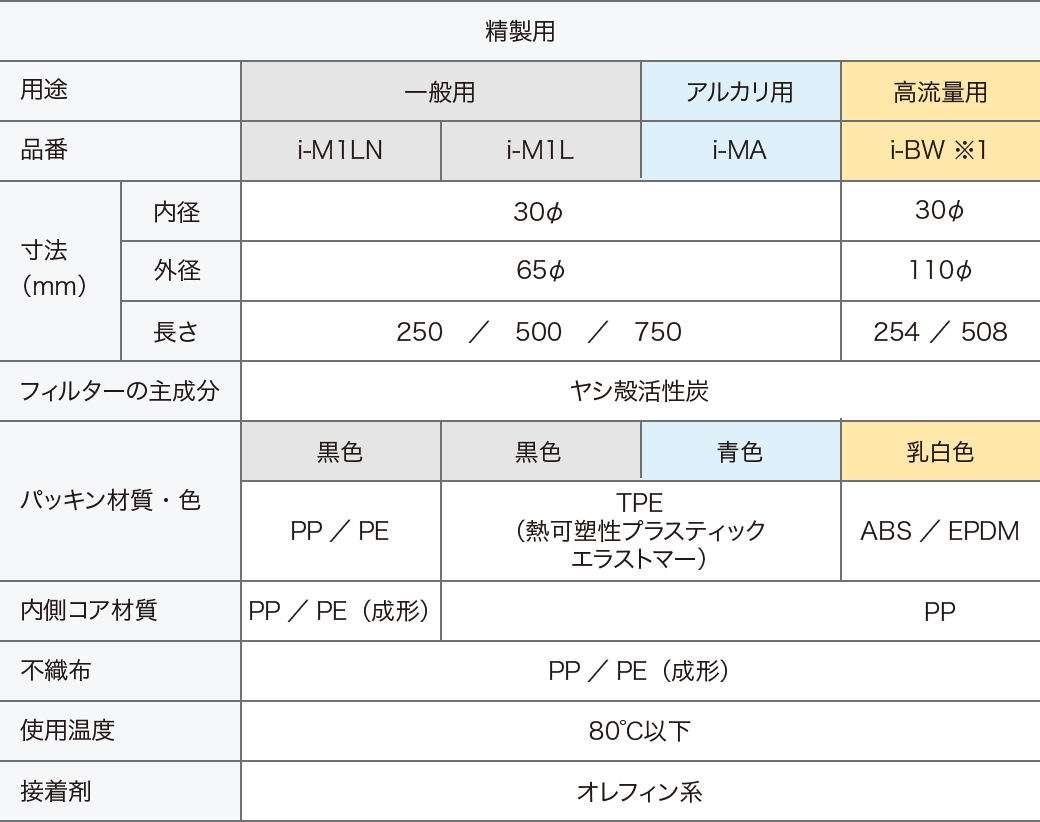

標準仕様

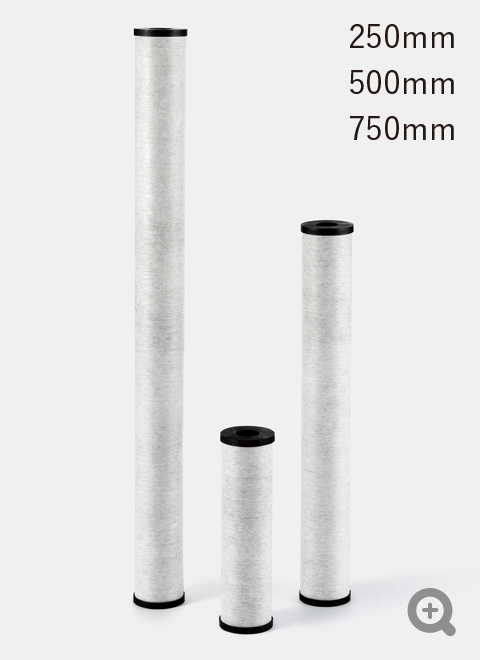

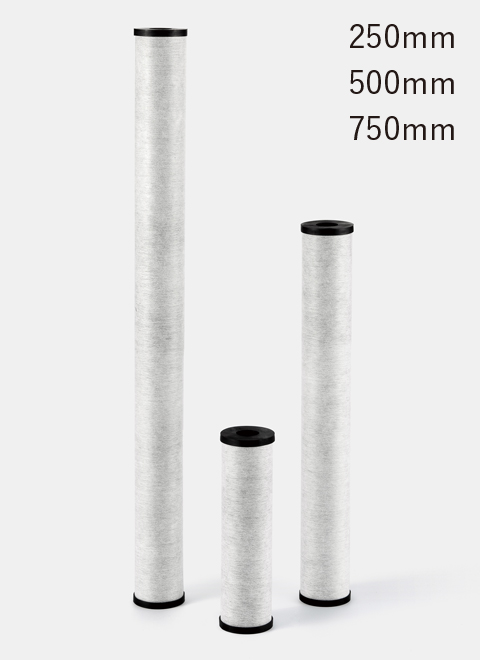

  • i-M1LN i-M1Li-M1LN i-M1L

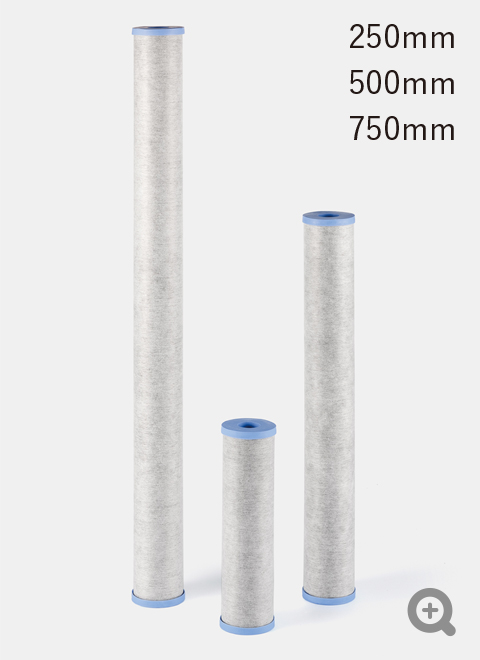

  • i-MAi-MA

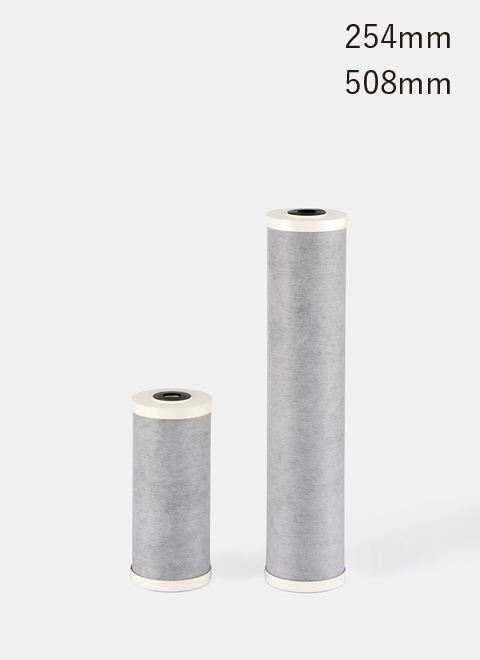

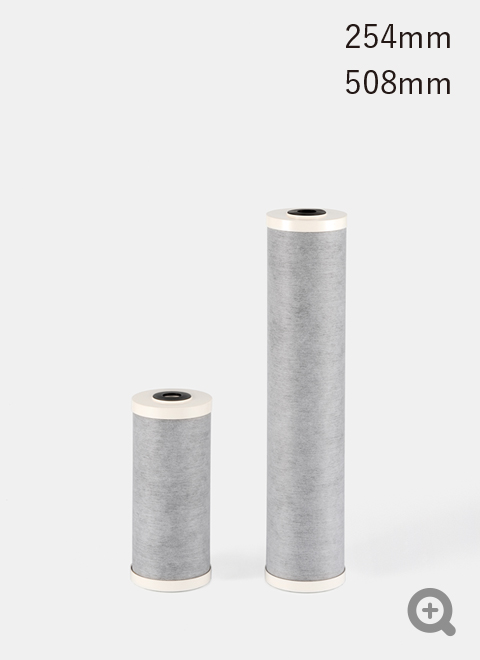

  • i-BWi-BW
精製用
用途一般用アルカリ用高流量用
品番i-M1LNi-M1Li-MAi-BW ※1
寸法
(mm)
内径30φ30φ
外径65φ110φ
長さ250 / 500 / 750254 / 508
フィルターの主成分ヤシ殻炭
パッキン材質・色黒色黒色青色乳白色
PP/PETPE
(熱可塑性プラスティックエラストマー)
ABS/EPDM
内側コア材質PP/PE(成形)PP
不織布PP/PE(成形)
使用温度80℃以下
接着剤オレフィン系

※1 抗菌ありタイプ(i-BW)と抗菌なしタイプ(i-BM)があります。
   無電解メッキ用など耐熱仕様は別途ご相談ください。

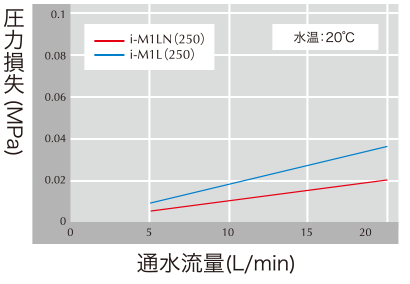

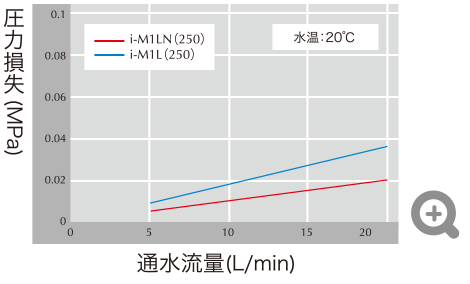

フィルターの圧力損失

各フィルターの圧力損失について

フィルターの圧力損失グラフ

通水流量(L/min)

吸着性能

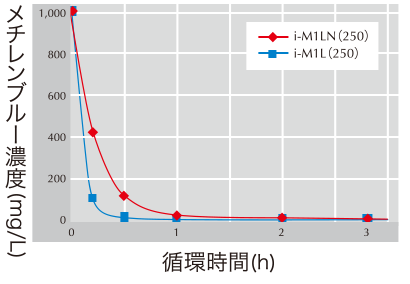

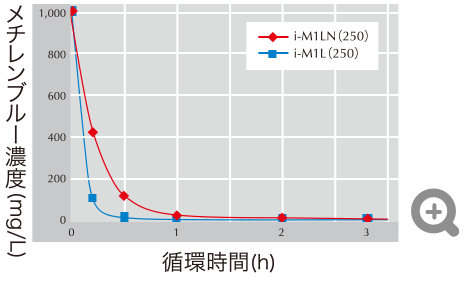

メチレンブルー吸着性能

吸着性能グラフ

循環時間(h)
